La pressione esofagea (parte 1)

Per un monitoraggio accurato della meccanica respiratoria e poter fornire, all’occasione, un trattamento ottimale dell’insufficienza respiratoria, è necessaria una valutazione dettagliata delle pressioni che agiscono all’interno del sistema respiratorio. La stima della pressione pleurica (Ppl) rappresenta una delle tecniche disponibili per comprendere, definire e valutare individualmente i meccanismi patologici dell’insufficienza respiratoria, per settare il ventilatore nei pazienti con danno polmonare acuto, per titolare il supporto farmacologico, per ottimizzare l’interazione paziente ventilatore e seguire il decorso clinico del paziente [1-4]. Tuttavia, il monitoraggio della Ppl è raramente utilizzato in ambito clinico; piuttosto, rimane ampiamente visto come uno strumento di ricerca. Ciò è in parte dovuto a problemi tecnici come il corretto posizionamento di un catetere esofageo al fine di ottenere misurazioni accurate [5].

In questo post cercherò di essere pragmatico e andremo a vedere come misurare la Ppl.

La Ppl può essere misurata direttamente solo inserendo un catetere nello spazio pleurico, operazione non facilmente realizzabile nella pratica clinica. Fortunatamente, la pressione nel terzo tratto inferiore dell’esofago (PES) è simile alla pressione all’interno dell’adiacente pleura [6]. Ciò risulta evidente nella Figura 1, che mostra una sezione TC trasversale del torace dove si può vedere chiaramente la stretta vicinanza dell’esofago allo spazio pleurico.

tac
Figura 1

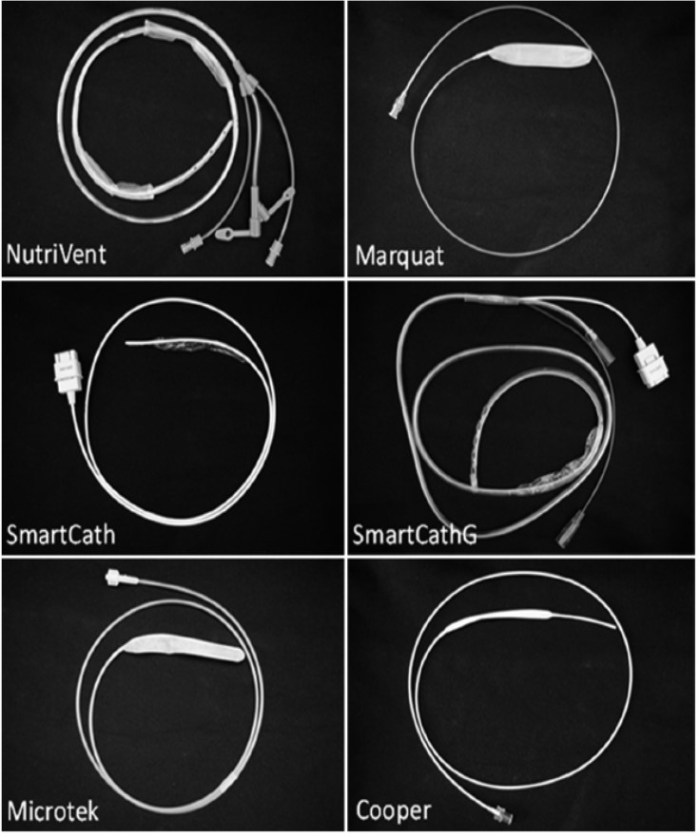

Il corpo dell’esofago è essenzialmente una struttura passiva (tranne durante la deglutizione) ed è quindi in grado di trasmettere una pressione simile all’adiacente spazio pleurico [7]. La tecnica più comune per misurare la PES utilizza un catetere dotato nella sua porzione terminale di un sottile palloncino di lattice lungo 10 cm da cuffiare con aria.

Immagine1

Figura 2. Immagine tratta da Mojoli F, et al [10].

Tuttavia, il valore di PES potrebbe essere alterato dalla posizione del palloncino (troppo in alto o troppo in basso), dal volume con cui viene riempito il palloncino [8] e dalla posizione del paziente. Inoltre, i polmoni danneggiati possono mostrare una maggiore densità e caratteristiche meccaniche non uniformi, che aumentano i gradienti gravitazionali e spaziali nella pressione pleurica [7].  I cateteri per il monitoraggio della pressione esofagea (Figura 2) possono essere collegati al monitor multi-parametrico utilizzando un trasduttore di pressione, a dispositivi di monitoraggio dedicati o a porte di pressione accessorie presenti su alcuni ventilatori.

Posizionamento e verifica del palloncino esofageo

Sebbene possano esistere diverse tecniche, anche molto valide, per il posizionamento di questo device, vi presenterò quella proposta dal gruppo di lavoro PLUG-Acute Respiratory Failure section of the European Society of Intensive Care Medicine [1], che in aggiunta ha pubblicato e reso disponibile online un video della procedura (clicca sul link qui sotto per vedere il video):

CLICCA QUI PER VEDERE IL VIDEO SUL POSIZIONAMENTO DEL PALLONCINO ESOFAGEO

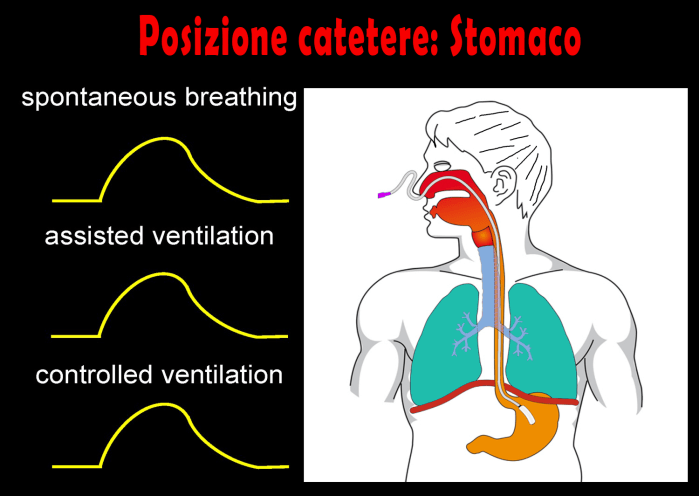

  1. Dopo aver posizionato il paziente in posizione semi-seduta e aver sgonfiato il palloncino esofageo raccordarlo con un rubinetto a tre vie, mettere in lettura il segnale (monitor o ventilatore) e introdurlo nell’esofago per via trans-orale o trans-nasale. Il catetere esofageo viene quindi fatto avanzare delicatamente fino ad una profondità di circa 55 cm per raggiungere lo stomaco e gonfiato con il volume d’aria raccomandato dalla casa: 1-2 ml (Cooper), 0.5-3 ml (Marquat), 4 ml (NutriVent) e 0.5-2.5 ml (SmartCath and SmartCathG). Per Microtek non sono disponibili indicazioni del produttore, pertanto considerare 0,5-1,0 ml [9].
    Immagine2.1
    Figura 3. Immagine tratta da Mojoli F. Esophageal and transpulmonary pressure in ARDS patients. ARDS day 2018.

    La posizione intra-gastrica del catetere è confermata da un aumento della pressione (sul tracciato della PES) durante una delicata compressione epigastrica manuale esterna. Inoltre, la pressione gastrica è sempre positiva durante l’inspirazione, sia nel respiro spontaneo che nelle ventilazioni controllate (figura 3).

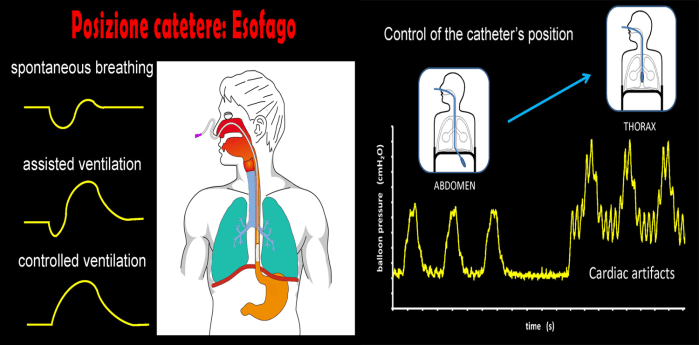

  2. Successivamente, il catetere viene progressivamente retratto in esofago. Il posizionamento esofageo è suggerito dall’apparizione di artefatti cardiaci sui tracciati della pressione e dal passaggio da profili grafici della curva di pressione intra-addominali a quelli intra-toracici (figura 4). Più precisamente, quando si iniziano a vedere i primi artefatti cardiaci, si deve retrarre il catetere di altri 10 cm (corrispondenti alla lunghezza del palloncino). Lo scopo è di aver la sicurezza che il palloncino si trovi per la sua intera lunghezza nell’ultimo tratto dell’esofago (e non a cavallo del cardias).

    Immagine4.1post
    Figura 4. Immagine tratta da Mojoli F. Esophageal and transpulmonary pressure in ARDS patients. ARDS day 2018.
  3. Scuffiare il palloncino completamente, quindi rigonfiarlo a step di 0,5-1 ml fino a raggiungere il volume ottimale. Il volume di riempimento ottimale del palloncino esofageo corrisponde al minor volume associato al maggiore tidal ΔPES (figura 5).

    Presentazione standard1
    Figura 5. Immagine tratta da Mojoli F. Esophageal and transpulmonary pressure in ARDS patients. ARDS day 2018.

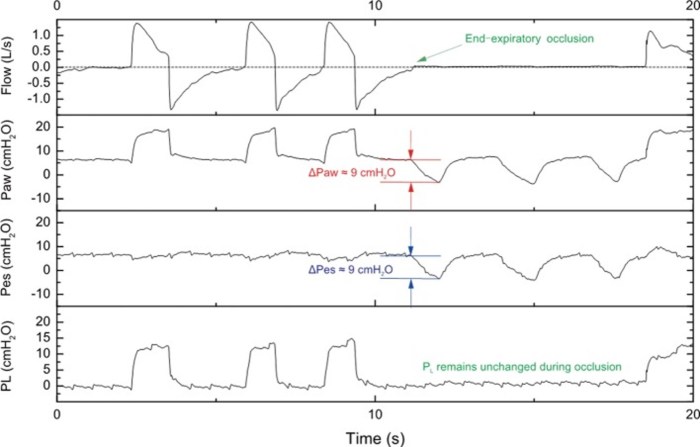

  4. Quando sono presenti sforzi inspiratori spontanei, il test convenzionale per convalidare la misurazione PES consiste nel confrontare le variazioni della pressione nelle vie aeree (ΔPaw) e la variazione della pressione esofagea (ΔPES) durante una manovra di occlusione a fine espirazione (anche chiamata pausa espiratoria) (figura 6), il cosiddetto test Baydur.
    Immagine7
    Figura 6: test di Baydur, paziente con sforzi inspiratori spontanei. Immagine tratta da Grieco DL et al [10].

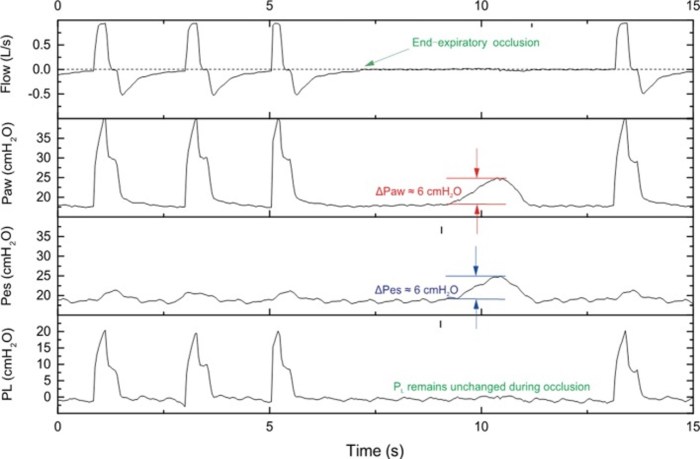

    Nell’inspirazione durante l’occlusione,  ΔPES e ΔPaw dovrebbero essere quasi identiche, poiché non vi è alcun cambiamento nel volume polmonare. Quando il rapporto ΔPes/ΔPaw è compreso tra 0,8 e 1,2 la misurazione PES è considerata affidabile. Nei pazienti profondamente sedati con o senza paralisi, per eseguire il test si effettua una compressione manuale esterna sulla gabbia toracica durante una pausa espiratoria, se anche in questo caso ΔPes/ΔPaw è compreso tra 0,8 e 1,2, la misurazione PES è considerata affidabile [1] (figura 7).
    Immagine8
    Figura 7: test di verifica in un paziente pesantemente sedato e/o curarizzato. Immagine tratta da Grieco DL et al [10].

La presenza di un sondino nasogastrico non sembra influenzare in modo significativo la misurazione di PES [11], mentre il valore assoluto di PES può essere significativamente più alto quando il palloncino esofageo è posizionato nel terzo inferiore dell’esofago, rispetto a quello centrale, a causa della maggiore sovrapposizione di pressione generata dal cuore e dal polmone. Di conseguenza alcuni autori hanno proposto di sottrarre 5 cmH2O dal valore di PES per tenere conto del peso del mediastino [7] [12], ma esistono incertezze sulla validità di questa approssimazione nei pazienti in ICU [13]. Inoltre, poiché la pressione generata dalla parete esofagea come reazione al riempimento del pallone potrebbe aumentare il valore assoluto di PES al di sopra del valore della pressione pleurica (P), è stata recentemente descritta una procedura di calibrazione che controbilancia questo artefatto, con il conseguente miglioramento dell’uso dei valori assoluti di PES, specialmente quando si usano palloncini di grandi volumi [8].

Per oggi ci fermiamo qua, nel prossimo post vedremo quali dati possono essere ricavati grazie alla PES.

Un caloroso saluto a tutti
Enrico Bulleri

Bibliografia

  1. Mauri T, et al. Esophageal and transpulmonary pressure in the clinical setting: meaning, usefulness and perspectives.Intensive Care Med 2016; 42:1360–1373.
  2. Grasso S, et al. ECMO criteria for influenza A (H1N1)–associated ARDS: role of transpulmonary pressure. Intensive Care Med 2012; 38:395403.
  3. Thille AW, et al. Reduction of patient–ventilator asynchrony by reducing tidal volume during pressure-support ventilation. Intensive Care Med 2008;34:14771486.
  4. Talmor D , et al. Mechanical ventilation guided by esophageal pressure in acute lung injury.. N Engl J Med 2008; 359: 20952104.
  5. Akoumianaki E, et al. The Application of Esophageal Pressure Measurement in Patients with Respiratory Failure. Am J Respir Crit Care Med 2014; 189 (5): 520-31.
  6. Milic-Emili J, et al. Topography of esophageal pressure as a function of posture in man. J Appl Physiol 1964; 19:212–216.
  7. Talmor D et al. Esophageal and transpulmonary pressures in acute respiratory failure. Crit Care Med 2006; 34 (5):1389-1394.
  8. Mojoli F, et al. In vivo calibration of esophageal pressure in the mechanically ventilated patient makes measurements reliable. Critical Care 2016; 20:98
  9. Mojoli F, et al. Esophageal pressure measurements under different conditions of intrathoracic pressure. An in vitro study of second generation balloon catheters. Minerva Anestesiol. 2015 Aug; 81(8):855-64.
  10. Grieco DL, et al. Transpulmonary pressure: importance and limits. Ann Transl Med 2017; 5(14):285.
  11. Niknam J, et al. Effect of a nasogastric tube on esophageal pressure measurement in normal adults. Chest 1994; 106(1):137-41.
  12. Loring SH, et al. Esophageal pressures in acute lung injury: do they represent rtifact or useful information about transpulmonary pressure, chest wall mechanics, and lung stress? J Appl Physiol 2010; 108:515-522.
  13. Guerin C, Richard JC. Comparison of 2 Correction Methods for Absolute Values of Esophageal Pressure in Subjects With Acute Hypoxemic Respiratory Failure, Mechanically Ventilated in the ICU. Respir Care 2012; 57:2045–2051.
