PCV-VG…un caso particolare

Ho concluso il post precedente con un esercizio (Figura 1) e mi complimento con i lettori che hanno provato a dare una risposta. Oggi lo riprendo cercando di capire quale ventilazione è effettivamente in corso e se è presente un’asincronia.

Immagine1
Figura 1

Continua a leggere

Annunci

Modalità di ventilazione meccanica: Pressure Controlled ventilation-volume guaranteed (PCV-VG)

Negli ultimi post abbiamo trattato argomenti complessi come il weaning dalla ventilazione meccanica e la costante di tempo dell’apparato respiratorio. Oggi, invece, parleremo di un argomento che molti di voi conoscono bene, ovvero di una delle più comuni modalità di ventilazione meccanica: la ventilazione a pressione controllata e volume garantito (PCV-VG, IPPV autoflow, PRVC).

pcv-vg pz normale
FIGURA 1

Continua a leggere

La costante di tempo del sistema respiratorio (τ)

tempovola

For english version click here: The Time Constant of The Respiratory System

Il post di oggi si pone l’obiettivo di far comprendere un concetto ostico della ventilazione meccanica: la costante di tempo. Nel post precedente è stato introdotta la PCV, una ventilazione pressometrica controllata che ha come obiettivo il controllo e l’applicazione di una pressione positiva costante. Da qui nasce lo spunto per un approfondimento che crediamo sicuramente utile da un punto di vista teorico, ma che presenta aspetti “pratici” di assoluta rilevanza.

Cos’è la costante di tempo? Continua a leggere

Pressure Controlled Ventilation (PCV)

Inizio questo post chiedendovi di osservare la figura 1 (qui sotto) e provare a riconoscere la modalità di ventilazione in corso, un piccolo esercizio prima di proseguire con la lettura del post.

pcv
Figura 1

Si tratta di una ventilazione a pressione controllata. Se non sei riuscito a riconoscerla non preoccuparti, puoi fare un piccolo passo indietro e leggere il post del 15/02/2016.

Faccio comunque un brevissimo ripasso per i colleghi che seguono triggerlab da poco tempo e ricordiamo che la variabile controllata dal ventilatore è chiamata variabile indipendente (indipendente dal paziente). È facilmente riconoscibile sul monitor perché assume una forma quadra e dipende unicamente dal setting impostato. La variabile che invece dipende dal paziente si definisce variabile dipendente ed è correlata alle caratteristiche meccaniche del sistema toraco-polmonare e all’eventuale attività respiratoria spontanea, ovvero dipende dall’equazione di moto dell’apparato respiratorio.

Suddividendo le ventilazioni in base alla variabile indipendente, (quella controllata dal ventilatore), otteniamo due gruppi (figura 2):

  • le ventilazioni flussometriche (o volumetriche), dove il controllo del ventilatore è applicato al flusso, che avrà forma quadra.
  • le ventilazioni pressometriche, dove il controllo è applicato alla pressione (PAW), che avrà forma quadra.

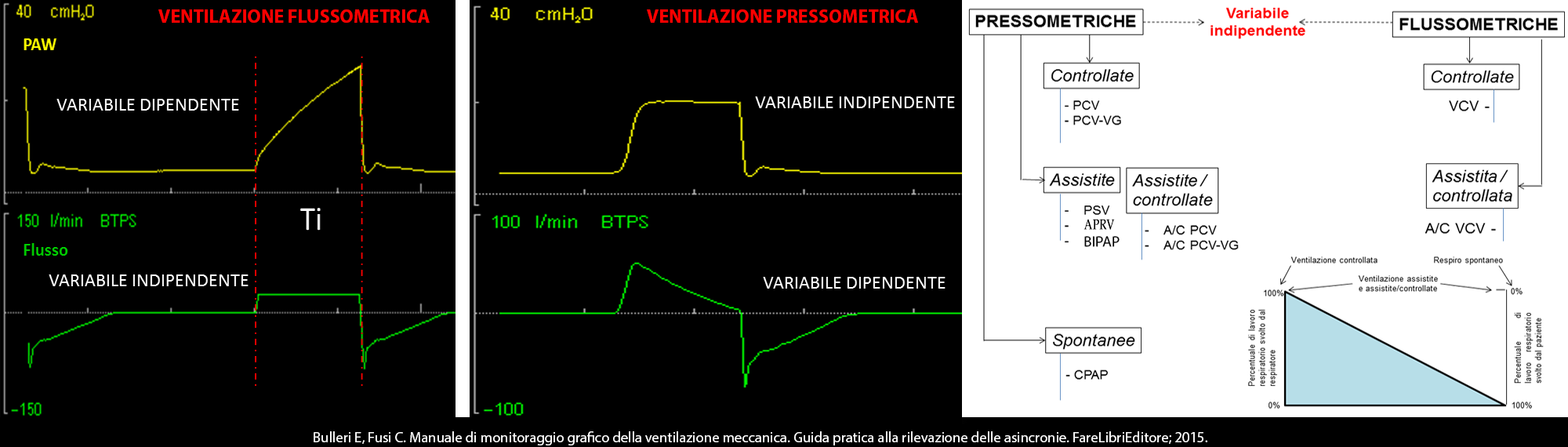

img1 post 5
Figura 2

Oggi parleremo della prima tra le ventilazioni pressometriche, ovvero la ventilazione a pressione controllata (PCV). Possiamo definire sinteticamente questa modalità come una controllata pressometrica “pura”. Questo significa che: Continua a leggere

Questione di flusso…

download

For English version click Question of Flow

Riprendo la storia di Manuel, un paziente che ventila in VCV o meglio in AC – VCV:
• VT= 400 ml
• FR = 20
• I:E=1:1 (= Ti/Ttot 50%)
Queste impostazioni producono un ciclo respiratorio= 60/20=3 sec; Tempo inspiratorio=1.5 sec e un tempo espiratorio=1.5 sec.
Supponiamo a questo punto che il nostro medico di guardia ci chieda di ridurre la frequenza respiratoria a 12 atti/min.
Portando la frequenza impostata a 12 atti/min e lasciando inalterato il rapporto I:E=1:1 si genera una variazione della durata del ciclo respiratorio, che passerà da 3 a 5 secondi, con conseguente aumento sia del Ti che diventerà di 2.5 secondi che del Tesp 2.5 secondi. (Figura 1) Continua a leggere

Volume Controlled Ventilation (parte 2)

Nel post precedente abbiamo parlato di ventilazione a volume controllato con flusso costante, spiegando quale sia la logica di funzionamento e analizzando la variabile indipendente e dipendente, al fine di introdurre l’equazione di moto dell’apparato respiratorio. Oggi si prosegue e cercheremo di capire cosa accade se il paziente riacquista drive respiratorio. Risulta necessario, prima di introdurre l’argomento, fare alcune considerazioni che giocano un ruolo chiave in ciò che definiremo ventilazioni assistite/controllate. Continua a leggere

Curve da Pacemaker.

Nel post precedente Cristian ha concluso l’articolo invitando i lettori a riflettere sul monitoraggio grafico che vedete nell’immagine (figura 1), che ci è stata girata da Alessandro, un medico che lavora con noi…molto attento e scrupoloso (a cui non è sfuggita la particolare morfologia).

Oggi proveremo ad analizzarlo insieme.

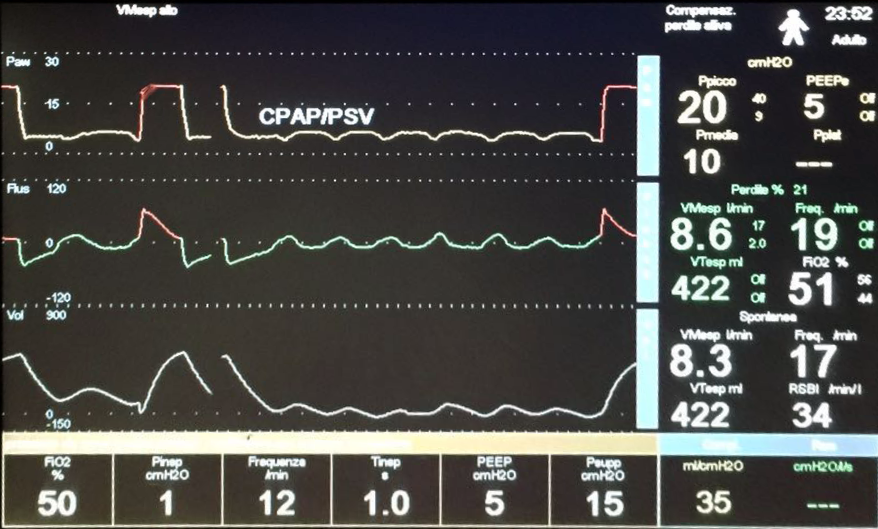

pm-e-ventilazione
Figura 1

Continua a leggere
