Modalità di ventilazione meccanica: Pressure Controlled ventilation-volume guaranteed (PCV-VG)

Negli ultimi post abbiamo trattato argomenti complessi come il weaning dalla ventilazione meccanica e la costante di tempo dell’apparato respiratorio. Oggi, invece, parleremo di un argomento che molti di voi conoscono bene, ovvero di una delle più comuni modalità di ventilazione meccanica: la ventilazione a pressione controllata e volume garantito (PCV-VG, IPPV autoflow, PRVC).

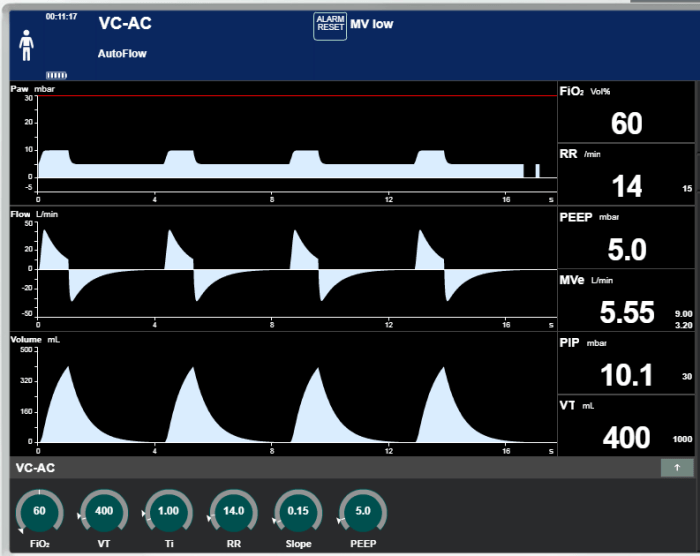

pcv-vg pz normale
FIGURA 1

Continua a leggere

Annunci

La costante di tempo del sistema respiratorio (τ)

tempovola

For english version click here: The Time Constant of The Respiratory System

Il post di oggi si pone l’obiettivo di far comprendere un concetto ostico della ventilazione meccanica: la costante di tempo. Nel post precedente è stato introdotta la PCV, una ventilazione pressometrica controllata che ha come obiettivo il controllo e l’applicazione di una pressione positiva costante. Da qui nasce lo spunto per un approfondimento che crediamo sicuramente utile da un punto di vista teorico, ma che presenta aspetti “pratici” di assoluta rilevanza.

Cos’è la costante di tempo? Continua a leggere

Pressure Controlled Ventilation (PCV)

Inizio questo post chiedendovi di osservare la figura 1 (qui sotto) e provare a riconoscere la modalità di ventilazione in corso, un piccolo esercizio prima di proseguire con la lettura del post.

pcv
Figura 1

Si tratta di una ventilazione a pressione controllata. Se non sei riuscito a riconoscerla non preoccuparti, puoi fare un piccolo passo indietro e leggere il post del 15/02/2016.

Faccio comunque un brevissimo ripasso per i colleghi che seguono triggerlab da poco tempo e ricordiamo che la variabile controllata dal ventilatore è chiamata variabile indipendente (indipendente dal paziente). È facilmente riconoscibile sul monitor perché assume una forma quadra e dipende unicamente dal setting impostato. La variabile che invece dipende dal paziente si definisce variabile dipendente ed è correlata alle caratteristiche meccaniche del sistema toraco-polmonare e all’eventuale attività respiratoria spontanea, ovvero dipende dall’equazione di moto dell’apparato respiratorio.

Suddividendo le ventilazioni in base alla variabile indipendente, (quella controllata dal ventilatore), otteniamo due gruppi (figura 2):

  • le ventilazioni flussometriche (o volumetriche), dove il controllo del ventilatore è applicato al flusso, che avrà forma quadra.
  • le ventilazioni pressometriche, dove il controllo è applicato alla pressione (PAW), che avrà forma quadra.
img1 post 5
Figura 2

Oggi parleremo della prima tra le ventilazioni pressometriche, ovvero la ventilazione a pressione controllata (PCV). Possiamo definire sinteticamente questa modalità come una controllata pressometrica “pura”. Questo significa che: Continua a leggere

Modalità di ventilazione meccanica: Volume Controlled Ventilation (parte 1)

Negli ultimi post abbiamo trattato tematiche e monitoraggi piuttosto complessi. Oggi, invece, parleremo di un argomento che molti di voi conoscono bene, ovvero di una delle più comuni modalità di ventilazione meccanica: la ventilazione a volume controllato (VCV) con flusso costante. Continua a leggere

HOW BIZARRE? Quando un filtro può fare la differenza

28862_126343397382273_125812044102075_317539_586338_s

In questo nuovo post presento un caso particolare. Il paziente, intubato ed in ventilazione PSV (Pressure Support Ventilation), presenta un monitoraggio grafico bizzarro mai visto prima, (figura 1). Il signor “Rossi” mostra segni di chiaro affaticamento respiratorio, senza desaturazione (i valori si attestano attorno al 96-97%), lieve tachicardia e lieve ipertensione. Continua a leggere

Monitoraggio grafico? Da dove iniziare (parte 2)

 faticaNel post precedente sono stati introdotti i primi tre punti che possono essere utili a guidare un infermiere nell’analisi del monitoraggio grafico. Al termine è stato proposto il terzo punto che spiega la presenza (o assenza) del segno di trigger, elemento che contraddistingue graficamente l’inizio dell’attivazione dei muscoli inspiratori del paziente. Dopo questa fase è quindi utile capire il quarto punto:

 4.Valutare come si modifica la curva di pressione durante l’inspirazione.

Il dettaglio del ciclo respiratorio che si analizza è la fase inspiratoria. Durante ventilazione meccanica a pressione positiva è logico attendersi che nell’istante in cui inizia l’insufflazione, la pressione nelle vie aeree aumenti.
Continua a leggere

Monitoraggio grafico? Da dove iniziare… (parte 1)

2014625191650_PassoBuzzAldrinQuando ho iniziato a lavorare in terapia intensiva il monitoraggio grafico mi è parso da subito complicato. Da una parte avevo formazione lacunosa e scarsa esperienza in tema di ventilazione meccanica, dall’altra faticavo moltissimo nel trovare informazioni e nozioni che mi potessero guidare anche solo a raggiungere obiettivi minimi. Per chi vuole iniziare ad addentrarsi nell’analisi del monitoraggio grafico potrà forse trovare utile il metodo d’analisi che propongo in questo post. Lo strumento ha lo scopo di “frammentare” le diverse fasi del ciclo respiratorio. Questa guida, suddivisa in sei punti, potrebbe facilitare l’interpretazione delle curve di ventilazione meccanica, aiutando chi è alle prime armi a non farsi scappare preziose informazioni. Per iniziare ti propongo i primi tre punti che costituiscono, a mio parere, la base minima e indispensabile.



  1. Individuare le curve di Pressione/tempo e Flusso/Tempo.

  2. Individuare la fase inspiratoria ed espiratoria;

  3. Verificare l’attivazione dei muscoli inspiratori (segni di trigger);

Continua a leggere
